Endüstriyel otomasyon dünyasında, enerji dağıtım ve elektrik mühendisliği, güvenlik ve güvenilirlik pazarlık edilemez. Her ikisini de sağlayan kritik bileşenlerden biri, yüksek voltajlı ortamlarda güvenli ve verimli güç aktarımını sağlayan basit, ancak güçlü bir konektör olan yüksek voltaj terminal bloğudur. İster kontrol panellerine, trafo merkezlerine veya yenilenebilir enerji sistemlerine monte edilmiş olsun, terminal blokları elektrik akımının güvenli bir şekilde yönetilmesinde hayati bir rol oynar. Ama tam olarak nelerdirler ve nasıl işlev görürler?
Yüksek voltajlı terminal bloğu nedir?

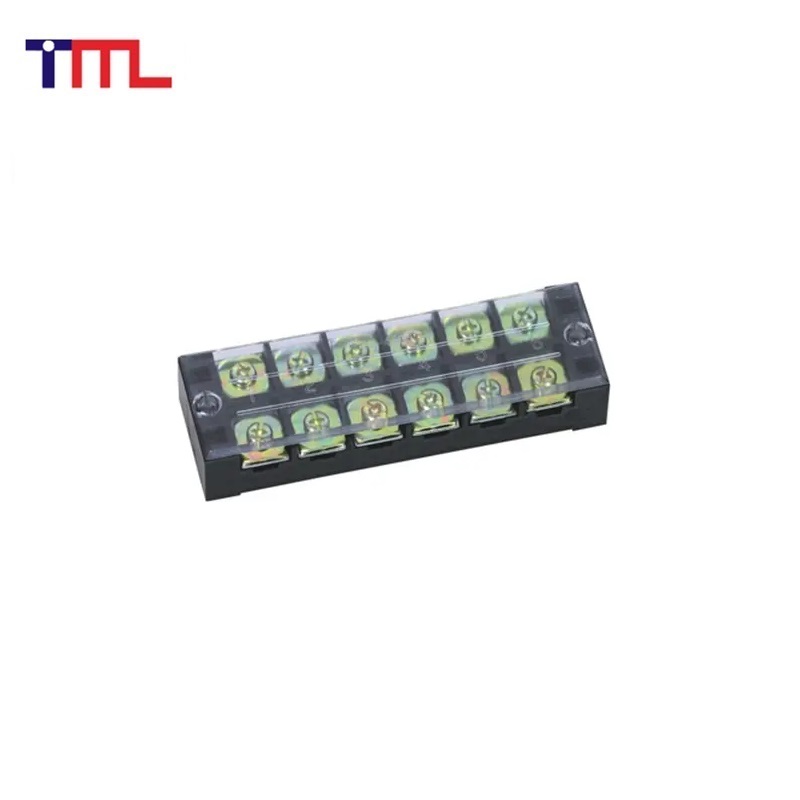

Yüksek voltajlı bir terminal bloğu, iki veya daha fazla yüksek voltajlı iletken arasında güvenli, organize bağlantıları kolaylaştırmak için özel olarak tasarlanmış bir tür elektrik konnektörüdür. Bir yalıtım gövdesi (genellikle poliamid, seramik veya diğer yüksek dielektrik malzemelerden yapılmıştır), metalik iletken yollarından (genellikle bakır alaşım veya pirinç) ve vidalar, yay kelepçeleri veya itme terminalleri gibi kenetleme mekanizmalarından oluşur.
Bu terminal blokları, inşaatlarına ve sertifikalarına bağlı olarak bazı modeller 1000V veya daha fazla işlem yapabilen bazı modellerle tipik olarak 600V'yi aşan voltajlar için derecelendirilir. Kararlı ve yalıtımlı yüksek voltaj bağlantılarının gerekli olduğu elektrik dağıtım panelleri, motor kontrol merkezleri, demiryolları, EV şarj cihazları ve endüstriyel makinelerde yaygın olarak kullanılmaktadır.
Çekirdek bileşenler ve inşaat
Yalıtım Muhafazası : Bu, alev geciktirici ve yüksek dielektrik mukavemetli malzemelerden inşa edilen bloğun dış gövdesidir. Kullanıcıları ve yakındaki bileşenleri elektrik çarpması ve ark flaşından korur.
İletken (metal şerit veya çubuk) : Giriş ve çıkış terminallerini elektriksel olarak birleştiren dahili iletken yol. Teneke kaplama bakır gibi malzemeler yüksek iletkenlik ve korozyon direnci için yaygındır.
Bağlantı Mekanizması : Çoğu yüksek voltajlı bloklar, kabloyu yerine sabitlemek için vidalı kelepçe, yay kelepçesi veya itme teknolojisi kullanır. Yöntem, kurulum, bakım ve titreşim direncinin kolaylığını etkiler.
Montaj Seçenekleri : Terminal blokları tipik olarak din-ray monte edilebilir veya panele monte edilebilir ve sistem entegrasyonunda esneklik sağlar.
Nasıl çalışır?
Yüksek voltajlı bir terminal bloğunun temel fonksiyonu, bir elektrik akımının bir telden diğerine iletken bir yolla geçmesine izin verirken, yalıtım ve mekanik güvenliği korurken. İşte adım adım bir arıza:
Tel yerleştirme : Terminal açıklığına soyulmuş bir tel yerleştirilir.
Bağlantı Güvenli : Bir kelepçe (örneğin, vida veya yay), güçlü mekanik ve elektriksel temas sağlayan basınç uygular.
Yalıtımlı kanallama : Akım, yalıtımlı muhafazanın içindeki metalik iletkenden geçerek güç kaynağından yüke aktarır.
İzolasyon ve Güvenlik : Konut, yüksek voltaj senaryolarında bile ark, kazara temas ve kısa devreleri önler.
Bu tasarım, modüler genişleme sağlar, bu da lehimleme veya ekleme olmadan karmaşık panellere birden fazla devrenin bağlanmasını kolaylaştırır.
Endüstrilerdeki uygulamalar
Yüksek voltajlı terminal blokları şunlarda gereklidir:
Elektrik Güç Sistemleri: Trafo Maddeleri, Transformatörler, Switchgear
Endüstriyel Otomasyon: Motor Sürücüleri, PLC Dolapları, Robotik Sistemler
Yenilenebilir Enerji: Güneş Birleştirici Kutuları, Rüzgar Türbini Kontrol Üniteleri
Elektrikli Araçlar (EV'ler): şarj istasyonları, invertörler, yerleşik elektronikler
Ulaşım ve Demiryolları: Yüksek Voltajlı Sinyal ve Aydınlatma Sistemleri
Güvenlik ve Sertifika Standartları
Yüksek voltajla ilişkili riskler nedeniyle, bu terminal blokları katı uluslararası standartlara uymalıdır:
UL 1059: Terminal blokları için Kuzey Amerika standardı
IEC 60947-7-1/2: Düşük voltajlı şalt ve kontrol dişlilerinde terminal blokları için uluslararası standart
ROHS / REACH uyumluluğu: çevre ve sağlık güvenliğini sağlamak
CE / TUV sertifikaları: Avrupa pazarları için uygunluk kanıtı
Üreticiler ayrıca dielektrik mukavemet, sıcaklık dayanıklılığı, yalıtım direnci ve akım taşıma kapasitesi için terminal bloklarını test ederek en zorlu ortamlarda güvenli bir şekilde işlev görmelerini sağlar.
Yüksek voltajlı terminal blokları kullanmanın faydaları
Güvenlik: Elektrik şokunu ve ark faylarını önleyin
Ölçeklenebilirlik: Tüm sistemi yeniden kablolamadan kablolamayı kolayca genişletin
Servis edilebilirlik: Teller, bağlantılara zarar vermeden değiştirilebilir veya denetlenebilir
Temiz Kurulum: Kablo Yönetimi ve Sistem Estetiğini Geliştirir
Maliyet Verimliliği: Kurulum sırasında işçiliği ve süreyi azaltır
Çözüm
Yüksek voltaj terminal blokları, büyük ölçekli elektrik sistemlerinde küçük bileşenler gibi görünebilir, ancak rolleri çok önemlidir. Güvenilir bağlantılar sağlar, sistemleri arızadan korur ve bakım süreçlerini kolaylaştırırlar. EV altyapısı, yeşil enerji ve akıllı üretim gibi sektörlerde elektrifikasyon eğilimleri devam ettikçe, bu konektörler güvenli ve verimli yüksek voltajlı sistem tasarımının temeli olarak kalacaktır.
