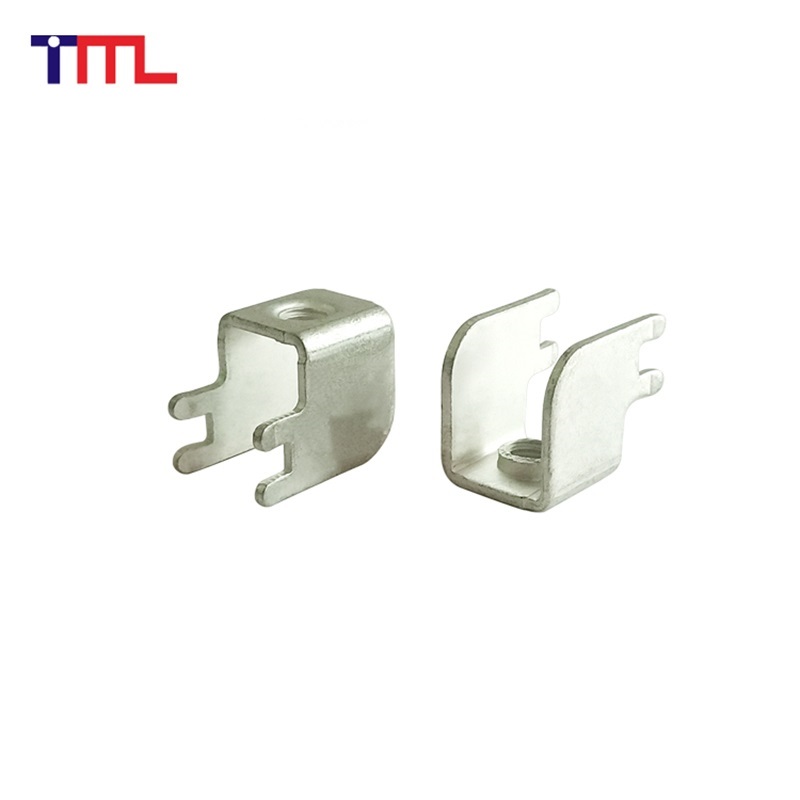

Cosa sono i pin terminali?
I pin terminali sono piccoli connettori metallici fissati alle estremità dei cavi elettrici. Consentono di collegare i cavi a componenti, connettori o terminali. I pin terminali sono di vari tipi:
Perni maschio e femmina
Perni a crimpare
Perni di saldatura
Pin a disconnessione rapida
Le connessioni crimpate sono spesso preferite rispetto a quelle saldate per affidabilità, resistenza alle vibrazioni e facilità di manutenzione.
Perché è importante una corretta crimpatura
Una buona crimpatura è fondamentale sia per le prestazioni elettriche che per la sicurezza. Una crimpatura inadeguata può causare:
Connessioni ad alta resistenza
Surriscaldamento
Guasto elettrico
Estrazione del filo
Segnali intermittenti
L'utilizzo degli strumenti e della tecnica corretti garantisce una connessione sicura in grado di gestire i carichi attuali senza guasti.
Strumenti di cui avrai bisogno
Per crimpare i pin terminali in modo efficace, avrai bisogno di:
Strumento di crimpatura
Progettato per pin terminali; alcuni hanno matrici codificate a colori per diversi calibri di filo.
Spellafili
Spella l'isolamento senza danneggiare il conduttore.
Pin terminali
Scegli la dimensione e il tipo corretti per il cavo e il connettore.
Opzionale: lente d'ingrandimento o strumento di ispezione
Assicura che la crimpatura sia pulita e completamente compressa.
Passo dopo passo: come crimpare i pin terminali
Passaggio 1: selezionare il pin terminale corretto
Scegli un pin terminale che corrisponda:
Il calibro del filo
L'alloggiamento del connettore
Il tipo di applicazione (segnale, potenza, automobilistico, ecc.)
Passaggio 2: spellare il filo
Utilizzando uno spelafili:
Misurare circa 3–5 mm di isolamento da rimuovere.
Evitare di intaccare o tagliare i fili di rame.
Il filo esposto deve corrispondere alla dimensione del cilindro del perno.
Passaggio 3: inserire il cavo nel pin terminale
Inserire completamente il filo spelato nel cilindro del pin terminale.
Assicurati che tutti i fili siano all'interno del cilindro; nessuno dovrebbe essere fuori.
Passaggio 4: posizionare il perno nello strumento di crimpatura
Posizionare il perno nella matrice o nella fessura corretta dello strumento di crimpatura.
Allineare la canna con lo strumento in modo che la crimpatura si comprima uniformemente.
Alcuni crimpatori hanno marcature per terminali isolati e non isolati.
Passaggio 5: eseguire la crimpatura
Premere saldamente lo strumento di crimpatura finché non si chiude completamente.
Non rilasciare in anticipo; una crimpatura incompleta può portare ad una connessione debole.
Ispezionare la crimpatura per assicurarsi che sia stretta e uniforme.
Passaggio 6: testare la crimpatura
Tirare delicatamente il cavo per verificare che sia sicuro.
Il filo non deve fuoriuscire.
Se la crimpatura è allentata, tagliare il filo e ripetere la procedura con un nuovo pin terminale.
Suggerimenti per una crimpatura professionale
Utilizzare il calibro del filo giusto
I pin terminali e i connettori sono progettati per dimensioni di cavi specifiche. L'utilizzo della dimensione sbagliata può causare uno scarso contatto elettrico o danni al cavo.Evitare una crimpatura eccessiva
Una pressione eccessiva può danneggiare il pin terminale o tagliare i trefoli del cavo.Utilizza strumenti di qualità
Le crimpatrici economiche potrebbero non comprimere il perno in modo uniforme, portando a connessioni inaffidabili.Controlla la forma della crimpatura
Una crimpatura corretta dovrebbe avere una rientranza liscia e uniforme, senza spazi vuoti o fili sciolti.Esercitazioni sui fili di scarto
Prima di lavorare su un sistema critico, esercitati a crimpare per creare sicurezza e coerenza.
Tipi di pin terminali a crimpare
Comprendere i tipi di pin ti aiuta a selezionare quello giusto per il tuo progetto:
Connettori di testa: collega due fili da un capo all'altro
Terminali ad anello: collegare a viti o prigionieri
Terminali a forcella: facili da collegare ai terminali a vite
Pin maschio/femmina: inserire negli alloggiamenti dei connettori
Isolati e non isolati: l'isolamento aiuta a proteggere dai pantaloncini
Ciascun tipo ha una tecnica di crimpatura specifica ma segue gli stessi principi generali sopra delineati.
Applicazioni dei pin terminali crimpati
I pin terminali crimpati sono ampiamente utilizzati in:
Cablaggio automobilistico: automobili, motociclette e camion
Elettronica: Arduino, Raspberry Pi, sensori e PCB personalizzati
Attrezzature industriali: quadri di controllo e cablaggio di macchinari
Progetti per la casa: installazioni elettriche ed elettrodomestici fai-da-te
Una corretta crimpatura garantisce l'affidabilità in ambienti soggetti a vibrazioni pesanti o ad alta corrente.
Errori comuni da evitare
Utilizzo di un perno o di una pinza di dimensioni errate
Spelare troppo o troppo poco isolamento
Non inserire completamente il filo nella canna
Riutilizzare i perni danneggiati
Ignorare il pull-test dopo la crimpatura
Evitare questi errori preverrà guasti elettrici e ridurrà i tempi di risoluzione dei problemi.
Conclusione
Imparare a crimpare correttamente i pin terminali è un'abilità preziosa per chiunque lavori con cablaggi o dispositivi elettronici. L'utilizzo del pin terminale corretto, la spelatura accurata del cavo e l'applicazione di una tecnica di crimpatura adeguata garantiscono una connessione sicura, duratura e protetta. Con la pratica, la crimpatura diventa un modo rapido e affidabile per ottenere collegamenti elettrici di qualità professionale.
Che tu stia lavorando su cablaggi automobilistici, sistemi di controllo industriale o elettronica fai-da-te, padroneggiare la crimpatura migliora le prestazioni, la sicurezza e la fiducia nel tuo lavoro.
