1. Che cos'è un connettore della morsettiera?
Un connettore della morsettiera è un dispositivo modulare utilizzato per fissare e collegare due o più cavi elettrici. A differenza dei collegamenti saldati, le morsettiere consentono di inserire, rimuovere o sostituire facilmente i cavi senza la necessità di un collegamento permanente. Ciò li rende ideali per la prototipazione, la manutenzione e l'automazione industriale.
Le morsettiere possono essere di diverse forme:
Morsettiera PCB: progettata per il montaggio direttamente su circuiti stampati, fornendo una soluzione compatta e organizzata per il collegamento di più fili.
Connettore per morsettiera: strisce lineari o modulari che consentono di collegare più fili in sequenza, spesso utilizzati nei pannelli di controllo e nelle scatole di distribuzione.
Connettori della morsettiera standard: possono essere del tipo a vite, con morsetto a molla o push-in, a seconda dell'applicazione.
2. Applicazioni comuni delle morsettiere
I connettori della morsettiera sono ampiamente utilizzati in vari settori e ambienti:
Attrezzature industriali: collega sensori, relè e motori in modo sicuro.
Assemblaggi PCB: le morsettiere PCB consentono collegamenti puliti e affidabili per i circuiti elettronici.
Distribuzione dell'energia: utilizzare connettori a morsettiera per organizzare e distribuire l'elettricità nei pannelli.
Cablaggio elettrico domestico: semplici progetti fai-da-te e piccoli elettrodomestici spesso utilizzano morsettiere modulari per una gestione sicura dei cavi.
Sistemi di automazione: collega in modo efficiente più cavi di controllo in macchinari o robotica.
3. Tipi di connettori della morsettiera

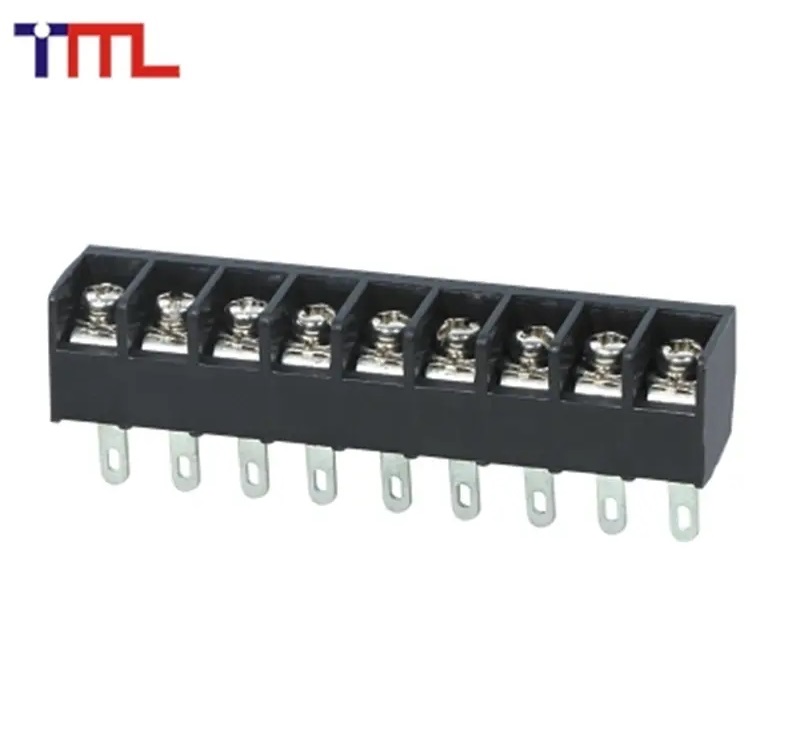

3.1 Morsettiera a vite
I terminali a vite sono il tipo più comune. Sono dotati di un morsetto metallico serrato da una vite per tenere saldamente il filo. I vantaggi includono durata, connessione forte e capacità di gestire correnti più elevate.
3.2 Morsettiera con morsetto a molla
Questi utilizzano un meccanismo a molla per trattenere i fili senza viti. Sono più veloci da installare e ideali per ambienti soggetti a vibrazioni.
3.3 Morsettiera push-in
I connettori push-in consentono di inserire i cavi direttamente nel terminale senza attrezzi. Forniscono connessioni sicure e semplificano l'installazione, soprattutto per le attività ripetitive.
3.4 Morsettiera PCB
Appositamente progettate per i circuiti stampati, le morsettiere per circuiti stampati consentono il collegamento dei cavi al PCB senza saldarli direttamente. Sono disponibili in stili a foro passante o a montaggio superficiale.
3.5 Connettore della morsettiera
Questi connettori lineari, o connettori a morsettiera, consentono di organizzare ordinatamente più fili in fila. Sono comunemente montati in quadri elettrici per cablaggi strutturati.
4. Come utilizzare un connettore della morsettiera
Una corretta installazione garantisce sicurezza, affidabilità e longevità. Ecco una guida passo passo:
Passaggio 1: preparare i cavi
Spelare l'isolamento di ciascun filo di circa 5–10 mm, esponendo il rame pulito.
Torcere i fili intrecciati per evitare lo sfilacciamento.
Passaggio 2: selezionare la morsettiera appropriata
Scegli un connettore della morsettiera adatto al diametro del tuo filo e alla tua applicazione.
Per i collegamenti PCB, utilizzare la morsettiera PCB corrispondente.
Per più cavi, prendere in considerazione un connettore a morsettiera.
Passaggio 3: inserire il filo
Per i blocchi a vite, inserire il filo spelato nel foro del terminale.
Per i tipi con morsetto a molla o a inserimento, spingere il filo direttamente nella fessura fino a fissarlo saldamente.
Passaggio 4: proteggere la connessione
Stringere le viti utilizzando un cacciavite (per terminali a vite).
Assicurarsi che il filo sia tenuto saldamente e non si muova.
Evitare un serraggio eccessivo per evitare danni al filo.
Passaggio 5: ispezionare la connessione
Tirare delicatamente il filo per verificare che sia sicuro.
Verificare la presenza di rame esposto all'esterno della morsettiera.
Assicurarsi che tutti i cavi siano collegati correttamente secondo gli schemi elettrici.
Passaggio 6: installazione finale
Montare la morsettiera su un pannello o PCB come richiesto.
Collegare tutti i cavi e verificare la continuità utilizzando un multimetro.
Per configurazioni industriali o ad alta corrente, ricontrollare le specifiche di coppia.
5. Migliori pratiche e suggerimenti
Utilizzare sempre la dimensione corretta del cavo per la morsettiera.
Etichettare i cavi quando si utilizzano connettori della morsettiera per evitare confusione.
Evitare di combinare fili di diametro notevolmente diverso in un unico terminale.
Per le installazioni su PCB, assicurarsi che la morsettiera del PCB corrisponda al layout del pad.
Ispezionare periodicamente le connessioni, soprattutto in ambienti industriali o ad alte vibrazioni.
Utilizzare strumenti isolati per evitare cortocircuiti accidentali.
6. Vantaggi dell'utilizzo delle morsettiere
Facilità di installazione: connessione rapida e facile da usare.
Flessibilità: i cavi possono essere facilmente sostituiti o riconfigurati.
Sicurezza: le connessioni sicure riducono il rischio di cortocircuiti.
Organizzazione: mantenere il cablaggio ordinato con i connettori della morsettiera.
Affidabilità: forte contatto elettrico con resistenza minima.
Versatilità: adatto per PCB, pannelli di controllo, apparecchiature industriali e progetti fai-da-te.
7. Errori comuni da evitare
Cavi eccessivamente spelati ed esposizione eccessiva di rame.
Collegamenti allentati che potrebbero causare archi elettrici o riscaldamento.
Miscelazione impropria di fili rigidi e flessibili.
Utilizzo di una morsettiera con diametro del filo o valore nominale di corrente incompatibile.
Ignorare le specifiche di coppia per i terminali a vite.
Conclusione
Un connettore della morsettiera è un componente indispensabile per collegamenti elettrici sicuri, organizzati ed efficienti. Dalle morsettiere per circuiti stampati nei circuiti elettronici ai connettori delle morsettiere nei pannelli di controllo, questi dispositivi semplificano il cablaggio e la manutenzione garantendo al contempo l'affidabilità. Comprendendo come utilizzare un connettore della morsettiera, selezionando il tipo giusto per il tuo progetto e seguendo le migliori pratiche, puoi migliorare la sicurezza, le prestazioni e la longevità in qualsiasi applicazione elettrica o elettronica.
Che tu sia un hobbista che costruisce un PCB, un elettricista che cabla un pannello di controllo o un ingegnere che progetta apparecchiature industriali, le morsettiere forniscono una soluzione flessibile, affidabile e professionale per collegare i cavi in modo sicuro.
